GJM-0系列手操壓力泵說明書
  用途
  手操壓力泵是一種氣體型手操壓力源。適用于校驗工業流程中現場安裝的測壓儀表和控制室內使用的壓力儀表以及其它與壓力參數相關的各類儀表的環節中作為壓力源。對于測量范圍在2.5MPa以內的各類壓力變送器、壓力傳感器以及各類壓力測量儀表均可用手操壓力泵進行校驗。手操壓力泵是一種便攜式壓力源，其重量輕、攜帶方便、移動靈活、操作簡單、加壓輕巧、工作溫度范圍廣、性能穩定密封可靠。因而其廣泛用于各類壓力測量儀表制造廠和計量測試檢定機構的各級檢定部門。
  二.結構與工作原理(見圖)

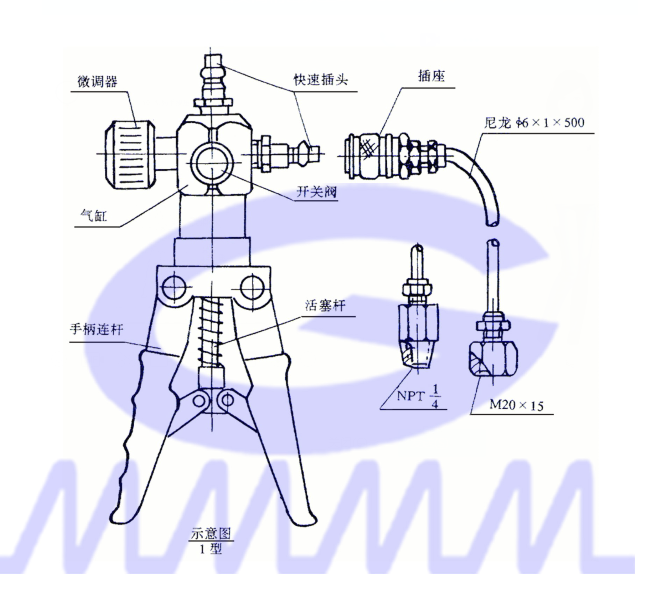

  手操壓力泵(參見結構示意圖)由氣缸、活塞桿、微調器、開關閥門、手柄連桿、快速接頭等組成。手操壓力泵還附有管路快速接頭、儀表接頭等用于連接標準器和被校驗的儀表，管路接頭為快速插入式。其工作原理使通過用手握緊一-放松手柄連桿的往復過程帶動活塞桿的往復運動，從而改變氣缸容積的大小，產生手操壓力泵的輸出壓力0~2.5MPa。

技術數據
工作壓力: -0.1~0MPa（GJM-01）、0~-1. 6MPa（GJM-020）、0~-2MPa（GJM-02）、0~-2.5MPa（GJM-025）
工作溫度:- 20~-50C
外型最大尺寸: 200x110x 55mm
重量: 0.5kg
附件
GJM-020, 0000:04 0型圈1件
GJM-020, 0000:18 0型圈1 件
GJM-020, 0000:02 0型圈1 件
GB896擋圈9  2件
GB896擋圈3  2件
GJM-020, 0000:22接頭2 件 (II型附件)
內六角螺釘扳手S=1.5  1件
國內產品還需有以下附件:
GJM-020管路快速接頭(I型附件) 2件
GJM-020，0000:06密封墊2件
GJM-020, 0000:11插頭1件
GJM-020, 0000:12接頭帽4件
GJM-020。0000; 13 6密封圈
6x1尼龍軟管5000毫米2件
GJM-020, 0000:14表接頭 1件
GJM-020，0000:15表接頭1件
GJM-020, 0000: 16密封墊1件
GJM-020，0000: 13密封墊1件
四，使用注意事項
接頭用于連接標準器和被校驗儀表。
加壓時，將開關閥門順時針方向旋緊，泄載時則反。
操作過程中要隨時注意各處保持良好的密封狀念，校驗結束時務必要先泄載而后
才能拆卸儀表。否則將會發生危險損壞儀表。
安裝儀表時，螺紋接頭處需纏繞聚四氟乙烯生料帶以保證密封。
附件GJM-020, 0000:11月于校驗壓力變送器連接，GJM-020, 0000: 14--15用于連接壓力表。
